国产在线无码不卡播放_日韩卡1卡2 卡三卡免费_小辣椒福利视频精品导航_av无码av在线a∨天堂毛片_粗壮挺进邻居人妻无码_一本大道精品视频在线

EPS材料觀察

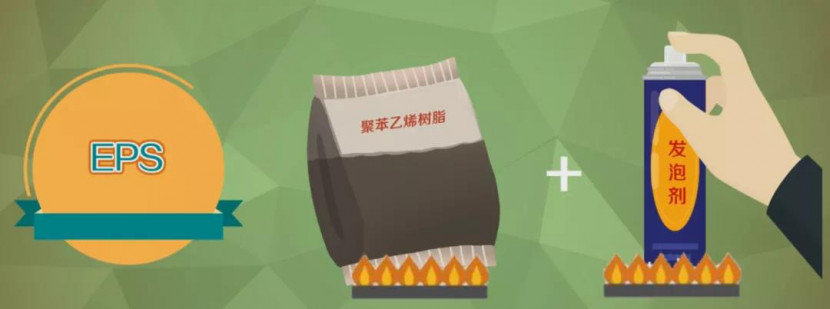

聚苯乙烯泡沫（Expanded Polystyrene簡稱EPS）是一種輕型高分子聚合物。它是采用聚苯乙烯樹脂加入發泡劑，同時加熱進行軟化，產生氣體，形成一種硬質閉孔結構的泡沫塑料。

EPS是一種熱塑性材料，經加熱發泡以后，每立方分米體積內含有300-600萬個獨立密閉氣泡，內含空氣的體積為98%以上，這樣的結構使它具有許多特性。EPS具有良好的保溫性能是因為它由完全封閉的多面體形蜂窩構成，蜂窩的直徑0.08-0.15mm，蜂窩壁厚為0.001mm，EPS由約98%的空氣和2%的聚苯乙烯組成。

EPS（發性聚）聚苯乙烯(PS）是一種無色透明的熱塑性塑料，通式是[(CH2CHC6H5)n]。可發性聚苯乙烯（EPS）是聚苯乙烯（PS）的一個品種，是在普通聚苯乙烯中浸漬低沸點的物理發泡劑制成，加工過程中受熱發泡，專用于制作泡沫塑料產品，具有質輕、價廉、導熱率低、吸水性小、電絕緣性能好、隔音、防震、防潮、成型工藝簡單等優點。

變形特性
根據試驗，EPS在三向應力狀態下和單向應力狀態下的受壓過程基本類似，當軸向應變εa=5%時，應力應變曲線出現明顯轉折，EPS開始表現出彈塑性。當圍壓很小時，對應力應變關系和屈服強度的影響是有限的。當圍壓超過60KPa時，屈服強度明顯下降，顯然與土的變化規律不同。當軸向應變εa≤5%時，無論圍壓是多大，體積應變εv接近于軸向應變εa，即EPS側向變形小，也即泊松比小。

自立性

EPS自立性強,對高邊坡的穩定十分有利。由于EPS豎向受壓后產生側向壓力小，將EPS用于橋頭段路基填料，可大大減少橋臺的臺背土壓力，對橋臺穩定十分有利。

水、溫特性

EPS為熱可塑性樹脂，應在70℃以下使用，以免受熱變形和強度降低。同時利用這一特性可采用電熱絲加工。生產中可添加阻燃劑，形成阻燃型EPS。阻燃型EPS離開火源3s內自行熄滅。

耐久性

EPS在水中和土壤中化學性質穩定，不能被微生物分解；EPS的空腔結構也使水的滲入極其緩慢；長時間受紫外線照射，EPS表面會由白色變為黃色，且材料在某種程度上呈現脆性；在大多數溶劑中EPS性質穩定，但可溶解于汽油、柴油、煤油、甲苯、丙酮等有機溶劑。這說明EPS填料需要良好的保護層。
