国产在线无码不卡播放_日韩卡1卡2 卡三卡免费_小辣椒福利视频精品导航_av无码av在线a∨天堂毛片_粗壮挺进邻居人妻无码_一本大道精品视频在线

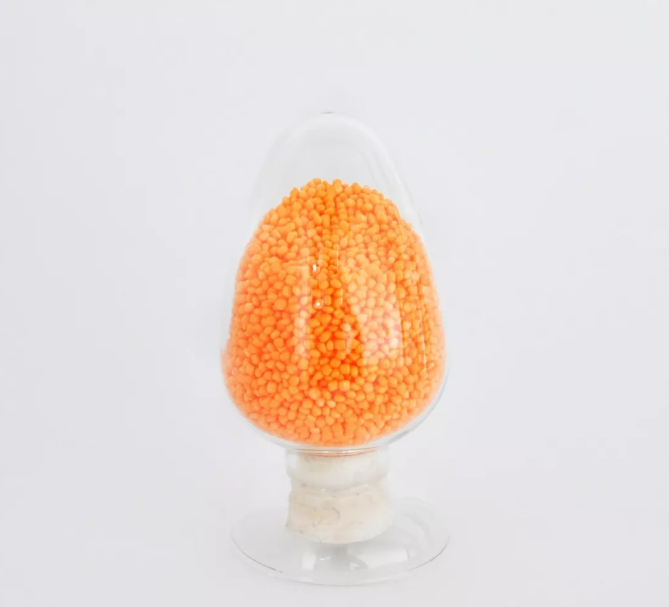

聚丙烯發(fā)泡珠粒

在半結(jié)晶形發(fā)泡珠粒中，聚丙烯發(fā)泡珠粒(EPP)是一種力學(xué)性能好，耐熱性?xún)?yōu)良，且目前產(chǎn)業(yè)和學(xué)術(shù)較為關(guān)注的一種珠粒發(fā)泡材料。由于其上述優(yōu)點(diǎn)，EPP制品具有替代發(fā)泡聚苯乙烯珠粒(EPS)的潛力，同時(shí)，EPP近年來(lái)在汽車(chē)、包裝等行業(yè)都得到了廣泛的認(rèn)可和應(yīng)用。

相比于EPS，EPP使用溫度可達(dá)130℃：具有較高的使用溫度，甚至在微波爐中都可以保持發(fā)泡制品的尺寸穩(wěn)定性。但是EPP的制備成型十分困難，主要是PP自身的分子鏈結(jié)構(gòu)規(guī)整，導(dǎo)致在發(fā)泡成型前樣品的結(jié)晶度非常高。此外PP的熔體強(qiáng)度很低，使得發(fā)泡過(guò)程存在許多技術(shù)難點(diǎn)，傳統(tǒng)發(fā)泡成型工藝難以制取低密度的珠粒發(fā)泡制品。針對(duì)這一問(wèn)題，存在幾種在擠出發(fā)泡和釜壓發(fā)泡中的改性方法。

藍(lán)小琴等用聚乙烯(PE)共混改性的方法對(duì)PP進(jìn)行改性，并對(duì)其發(fā)泡行為進(jìn)行研究其研究采用間歇發(fā)泡法，以正戊烷和超臨界CO2為發(fā)泡劑。研究表明較高的發(fā)泡劑含量可以有效增塑PP共混物，使得PP的熱行為顯著變化，PP的玻璃化轉(zhuǎn)變溫度、維卡軟化溫度、熔點(diǎn)峰溫降低，這有利于促進(jìn)了泡孔生長(zhǎng)，并提高發(fā)泡倍率。

熊業(yè)志同樣以間歇發(fā)泡法，研究了不同EPP發(fā)泡珠粒的行為，并對(duì)其使用性能進(jìn)行了研究。結(jié)果表明EPP的熱行為中熔融雙峰結(jié)構(gòu)比例最佳時(shí)，得到的EPP發(fā)泡珠粒的發(fā)泡倍率和泡孔密度最大，同時(shí)尺寸分布均勻，EPP發(fā)泡珠粒的表面質(zhì)量也較好。

杜雷等采用三種發(fā)泡方法對(duì)EPP發(fā)泡的影響作用，即連續(xù)擠出化學(xué)發(fā)泡法、化學(xué)間歇發(fā)泡法和超臨界CO2間歇發(fā)泡法。發(fā)泡后EPP的密度可以降低至0.1g/cm3 以下，發(fā)泡倍率在12~16倍之間可調(diào)，最高發(fā)泡倍率可達(dá)31倍。
